برای تست فشنگی روغن ابتدا سطح روغن و سیم کشی را بررسی کنید، سپس نوع قطعه را مشخص کنید. فشنگی تک فیش قدیمی معمولاً در حالت خاموش بودن موتور به بدنه اتصال دارد و با ایجاد فشار، مدار آن قطع می شود؛ بنابراین می توان آن را با مولتی متر روی حالت بوق یا اهم متر آزمایش کرد. بااین حال، سالم بودن مدار الکتریکی فشنگی به تنهایی ثابت نمی کند که فشار روغن موتور مناسب است.

برای تشخیص قطعی باید فشار واقعی با گیج مکانیکی اندازه گیری و با عدد درج شده در دفترچه تعمیرات همان موتور مقایسه شود.

اگر چراغ قرمز روغن هنگام کارکرد موتور روشن مانده است، موتور را خاموش کنید و تا مشخص شدن علت، به رانندگی ادامه ندهید. خرابی فشنگی، قطعی یا اتصال کوتاه سیم، کمبود روغن، فیلتر نامناسب، خرابی پمپ روغن، گیرکردن شیر تنظیم فشار یا افزایش لقی یاتاقان ها می توانند علائم مشابهی ایجاد کنند. در ادامه این مقاله از وبسایت پارت پارسیان ، روش تشخیص هرکدام را مرحله به مرحله توضیح می دهیم.

تست فشنگی روغن چگونه است؟

فشنگی روغن یا سوئیچ فشار روغن قطعه ای الکترومکانیکی است که افت فشار روغن را تشخیص می دهد و مدار چراغ هشدار را کنترل می کند. در بسیاری از خودروهای قدیمی و ماشین های سنگین، این قطعه فقط وضعیت «فشار کافی/فشار ناکافی» را اعلام می کند و عدد فشار را اندازه نمی گیرد. در خودروهای جدیدتر ممکن است به جای آن از سنسور فشار روغن چندسیمه استفاده شود که سیگنال متغیر برای ECU می فرستد.

روش خلاصه تست به این صورت است:

1. خودرو را روی سطح صاف متوقف و موتور را خاموش کنید.
2. سطح و وضعیت روغن موتور را بررسی کنید.
3. سوکت، سیم و نشتی اطراف فشنگی را کنترل کنید.
4. نوع قطعه را از روی تعداد پایه ها و نقشه برق تشخیص دهید.
5. فشنگی تک فیش را با مولتی متر در حالت بدون فشار و تحت فشار آزمایش کنید.
6. در سنسورهای چندسیمه، ولتاژ تغذیه، اتصال بدنه و سیگنال خروجی را طبق نقشه همان خودرو بسنجید.
7. رای ردکردن ایراد مکانیکی موتور، فشار واقعی را با گیج مکانیکی اندازه بگیرید.

اگر فشار روی گیج مکانیکی استاندارد است اما چراغ روغن عملکرد اشتباه دارد، فشنگی یا مدار الکتریکی آن مظنون اصلی است. اگر فشار مکانیکی نیز پایین باشد، تعویض فشنگی مشکل اصلی را حل نمی کند و سیستم روغن کاری موتور باید بررسی شود.

فشنگی روغن چیست و چگونه کار می کند؟

پمپ روغن، روانکار را از کارتل می کشد و پس از عبور از صافی و فیلتر به کانال های روغن کاری، یاتاقان ها، میل لنگ، میل سوپاپ و در موتورهای توربوشارژ به توربو می رساند. فشنگی روغن معمولاً روی بلوک موتور، پایه فیلتر یا یکی از مجاری اصلی روغن نصب می شود تا تغییر فشار این مدار را حس کند.

در نوع رایج تک فیش، بدنه فلزی قطعه نقش اتصال منفی را دارد. وقتی موتور خاموش و فشار تقریباً صفر است، کنتاکت داخلی غالباً بسته است و مسیر چراغ هشدار به بدنه وصل می شود. پس از روشن شدن موتور و رسیدن فشار به آستانه طراحی، دیافراگم داخلی کنتاکت را باز می کند و چراغ خاموش می شود. البته طراحی مدار، حالت کنتاکت و آستانه عملکرد در همه موتورها یکسان نیست؛ مرجع نهایی، نقشه برق و اطلاعات تعمیراتی همان خودرو است.

با استفاده از خدمات فروش قطعات ماشین سنگین می‌توانید قطعات مناسب هر مدل کامیون را سریع و مطمئن تهیه کنید.

تفاوت فشنگی روغن و سنسور فشار روغن

این دو اصطلاح در بازار گاهی به جای هم استفاده می شوند، اما از نظر فنی یکسان نیستند:

تشخیص نوع قطعه قبل از آزمایش مهم است. اتصال آزمایشی سیم یک سنسور سه پایه به بدنه می تواند به مدار مرجع ۵ ولت، ECU یا دسته سیم آسیب بزند.

علائم خرابی فشنگی روغن چیست؟

خرابی فشنگی ممکن است به شکل هشدار کاذب یا پنهان ماندن افت فشار واقعی دیده شود. رایج ترین نشانه ها عبارت اند از:

• چراغ روغن پس از روشن شدن موتور خاموش نمی شود؛
• چراغ در دور آرام چشمک می زند اما با گازدادن خاموش می شود؛
• چراغ با بازکردن سوئیچ روشن نمی شود؛
• چراغ بدون الگوی مشخص روشن و خاموش می شود؛
• اطراف بدنه یا سوکت فشنگی روغن ریزی دیده می شود؛
• آمپر فشار عدد غیرمنطقی یا ناپایدار نشان می دهد؛
• کد خطای مرتبط با مدار یا محدوده عملکرد سنسور در ECU ثبت شده است.

این علائم به تنهایی خرابی فشنگی را ثابت نمی کنند. فشار پایین واقعی، روغن نامناسب، دور آرام کم، فیلتر روغن معیوب، سوکت سولفاته و اتصال بدنه ضعیف نیز می توانند همین نشانه ها را ایجاد کنند.

آیا با روشن شدن چراغ روغن می توان تا تعمیرگاه رانندگی کرد؟

خیر؛ اگر چراغ قرمز روغن هنگام روشن بودن موتور ثابت مانده است، در محل امن توقف و موتور را خاموش کنید. چراغ روغن معمولاً هشدار فشار است، نه فقط سطح روغن. ادامه کار موتور در شرایط افت فشار می تواند روان کاری یاتاقان ها، میل لنگ، میل سوپاپ و توربوشارژر را مختل و خسارت سنگینی ایجاد کند. حتی اگر احتمال می دهید فشنگی خراب است، تا زمانی که فشار واقعی تأیید نشده نباید هشدار را نادیده بگیرید.

شناخت علائم خرابی فشنگی روغن در خودروهای دیزلی به رانندگان کمک می‌ کند مشکلات سیستم روغن‌ کاری را سریع‌ تر تشخیص داده و از آسیب‌ های جدی به موتور جلوگیری کنند.

ابزار لازم برای تست فشنگی روغن

بسته به نوع تست، ابزارهای زیر نیاز است:

• مولتی متر دیجیتال با حالت اهم و تست پیوستگی؛
• گیج مکانیکی فشار روغن با شیلنگ و رابط رزوه مناسب؛
• پمپ دستی فشار به همراه گیج مرجع برای تست رومیزی؛
• بکس مخصوص یا آچار مناسب فشنگی؛
• نقشه سیم کشی و اطلاعات تعمیراتی خودرو؛
• دستگاه دیاگ برای سنسورهای متصل به ECU؛
• عینک و دستکش ایمنی؛
• واشر یا آب بند مناسب برای نصب مجدد.

از کمپرسور بدون رگلاتور برای اعمال فشار مستقیم استفاده نکنید. فشار کنترل نشده می تواند دیافراگم فشنگی را خراب کند یا نتیجه ای غیرقابل اعتماد به وجود آورد.

تست فشنگی روغن روی خودرو؛ از بررسی ساده تا تشخیص دقیق

تست فشنگی روغن روی خودرو با بررسی سطح روغن، سوکت و سیم‌ کشی آغاز می‌ شود و با اندازه‌ گیری فشار واقعی توسط گیج مکانیکی به تشخیص دقیق می‌ رسد.

مرحله اول: سطح و کیفیت روغن را بررسی کنید

خودرو باید روی سطح صاف باشد و چند دقیقه از خاموش شدن موتور گذشته باشد. سطح روغن باید بین علامت حداقل و حداکثر گیج قرار گیرد. رقیق شدن روغن با سوخت، کف کردن، آلودگی با آب، ویسکوزیته نامناسب یا پرکردن بیش ازحد کارتل می تواند فشار و رفتار چراغ را تغییر دهد.

اگر سطح روغن پایین است، پیش از هر آزمایش علت کم شدن روغن و نشتی احتمالی را پیدا کنید. صرفاً اضافه کردن روغن بدون بررسی منشأ کاهش، عیب یابی کامل محسوب نمی شود.

مرحله دوم: نشتی، سوکت و سیم کشی را کنترل کنید

بدنه فشنگی، محل رزوه، سوکت و دسته سیم را از نظر روغن زدگی، شکستگی، خوردگی، شل بودن پایه و ساییدگی سیم بررسی کنید. ورود روغن به داخل سوکت می تواند نشانه خرابی آب بندی داخلی فشنگی باشد. در خودروهای تک فیش، اتصال ناخواسته سیم چراغ به بدنه معمولاً باعث روشن ماندن چراغ می شود؛ قطعی سیم نیز ممکن است مانع روشن شدن چراغ شود.

مرحله سوم: رفتار چراغ با بازکردن سوئیچ را بررسی کنید

در بسیاری از خودروها با بازکردن سوئیچ و پیش از روشن شدن موتور، چراغ روغن باید روشن شود و پس از ایجاد فشار خاموش گردد. روشن نشدن چراغ می تواند از لامپ یا صفحه آمپر، قطعی مدار، سوکت جداشده یا فشنگی معیوب باشد. خاموش نشدن چراغ نیز ممکن است به افت فشار واقعی، اتصال سیم به بدنه یا گیرکردن کنتاکت فشنگی مربوط باشد.

این آزمون فقط یک بررسی اولیه است و جای تست فشار مکانیکی را نمی گیرد.

آیا می توان سیم فشنگی را به بدنه زد؟

فقط در برخی مدارهای ساده تک فیش و پس از تأیید نقشه برق. در این مدارها، با سوئیچ باز و موتور خاموش، اتصال کوتاه لحظه ای سیم چراغ به بدنه معمولاً باید چراغ را روشن کند؛ در نتیجه سالم بودن بخش زیادی از سیم کشی و نشانگر بررسی می شود. این کار را روی سنسور دو یا سه سیمه، مدارهای متصل مستقیم به ECU یا سیمی که ماهیت آن مشخص نیست انجام ندهید.

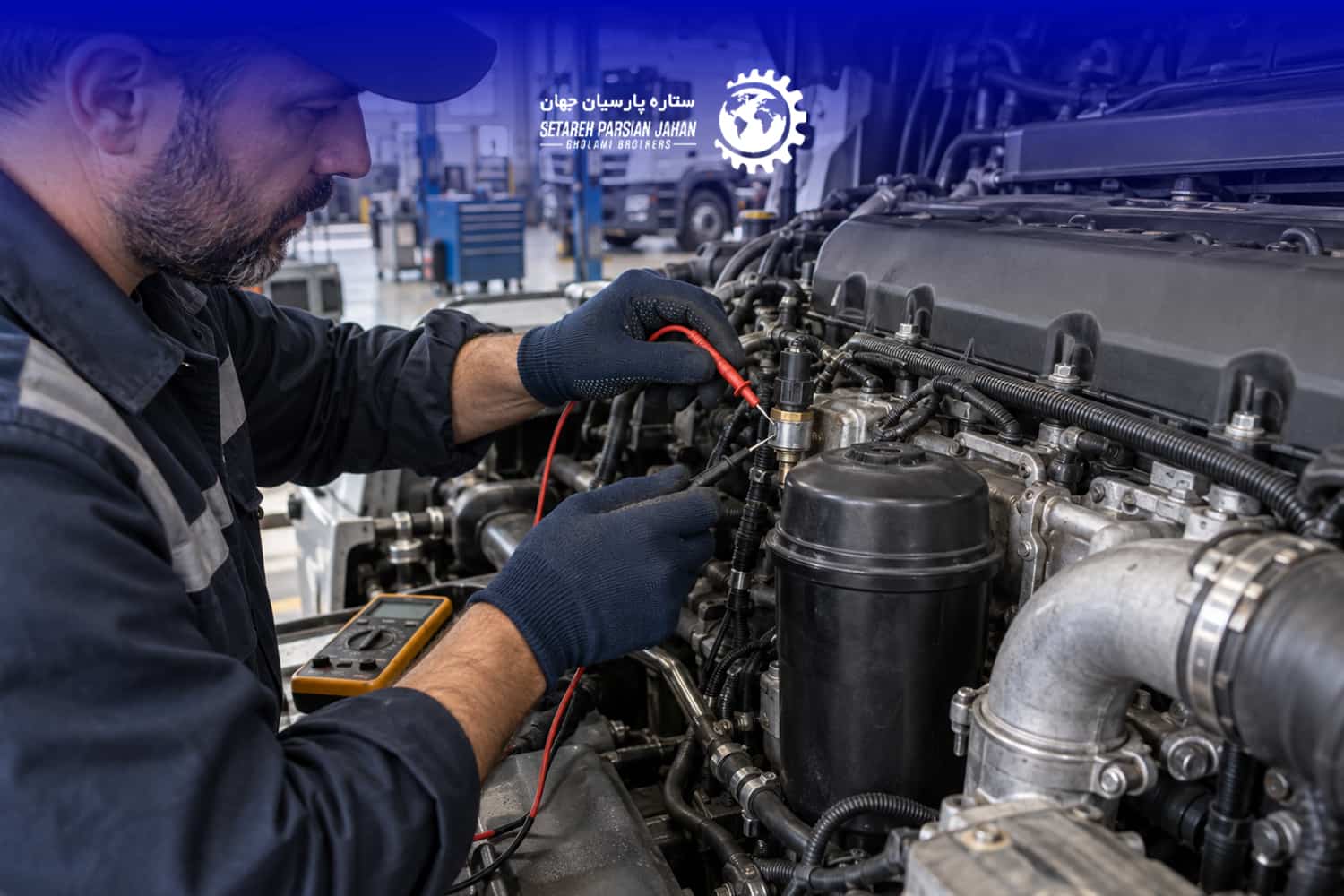

تست فشنگی روغن با مولتی متر

مولتی متر فشار روغن را اندازه نمی گیرد؛ فقط وضعیت الکتریکی کنتاکت یا سیگنال سنسور را بررسی می کند. برای تست دقیق فشنگی تک فیش، بهتر است قطعه باز شود و هم زمان با مولتی متر و یک منبع فشار کنترل شده آزمایش شود.

تست فشنگی تک فیش در حالت بدون فشار

1. سوئیچ را ببندید و در صورت الزام دستور تعمیراتی، سرب منفی باتری را جدا کنید.
2. سوکت فشنگی را جدا و اطراف قطعه را تمیز کنید.
3. فشنگی را با ابزار مناسب باز کنید.
4. مولتی متر را روی تست پیوستگی یا کمترین رنج اهم قرار دهید.
5. یک پراب را به پایه الکتریکی و پراب دیگر را به بدنه فلزی فشنگی وصل کنید.

در نوع «نرمال بسته» رایج، فشنگی بدون فشار باید بوق پیوستگی ایجاد کند یا مقاومت بسیار کمی نشان دهد. نمایش OL یا مقاومت بی نهایت در این وضعیت می تواند نشانه قطعی کنتاکت باشد؛ اما پیش از نتیجه گیری باید نوع کنتاکت و مشخصات همان قطعه تأیید شود.

تست فشنگی با اعمال فشار

فشنگی را با رابط صحیح به پمپ دستی مجهز به گیج وصل کنید. فشار را آهسته افزایش دهید و هم زمان مولتی متر را ببینید. در سوئیچ رایج، با رسیدن فشار به آستانه مشخص، مدار باید از حالت اتصال به حالت قطع برود. سپس فشار را آرام کاهش دهید؛ کنتاکت باید نزدیک محدوده تعیین شده دوباره وصل شود.

سه نکته نتیجه را معتبرتر می کند:

• فشار قطع و وصل را با عدد سازنده همان فشنگی مقایسه کنید؛
• آزمایش را چند بار تکرار کنید تا گیرکردن یا عملکرد ناپایدار مشخص شود؛
• نشتی هوا از رزوه و رابط را پیش از معیوب اعلام کردن قطعه برطرف کنید.

اگر کنتاکت با فشار مناسب تغییر وضعیت نمی دهد، در حالت خاصی گیر می کند یا نقطه عملکرد آن خارج از محدوده مجاز است، فشنگی باید تعویض شود.

آیا تست فشنگی روغن بدون بازکردن ممکن است؟

بله، بررسی اولیه مدار و وضعیت کنتاکت روی خودرو ممکن است؛ اما تعیین دقیق فشار قطع و وصل بدون منبع فشار مرجع دشوار است. علاوه بر این، اگر موتور واقعاً افت فشار داشته باشد، نتیجه تست ساده می تواند گمراه کننده باشد. روش مطمئن، مقایسه هم زمان رفتار فشنگی با فشار ثبت شده روی گیج مکانیکی است.

تست سنسور فشار روغن سه سیمه

سنسور سه سیمه معمولاً دارای ولتاژ مرجع، اتصال بدنه سنسور و سیم سیگنال است. ترتیب پایه ها بین سازندگان متفاوت است و نباید از روی رنگ سیم یا شکل سوکت حدس زده شود.

بررسی ولتاژ تغذیه و اتصال بدنه

پس از یافتن پین ها در نقشه برق، سوئیچ را باز کنید و با روش بک پروب ولتاژ مرجع و کیفیت اتصال بدنه را بسنجید. در بسیاری از سامانه ها ولتاژ مرجع نزدیک ۵ ولت است، اما این عدد عمومی جای مشخصات سازنده را نمی گیرد. افت ولتاژ، اتصال بدنه ضعیف یا قطعی سیم می تواند سنسور سالم را معیوب نشان دهد.

بررسی سیگنال سنسور با مولتی متر و دیاگ

ولتاژ سیگنال باید با تغییر فشار به صورت منطقی تغییر کند. مقدار دقیق ولتاژ در فشارهای مختلف باید با جدول کالیبراسیون سنسور مقایسه شود. هم زمان می توان داده زنده فشار روغن را با دیاگ مشاهده کرد.

اگر عدد دیاگ غیرعادی است، آن را با گیج مکانیکی مقایسه کنید:

• گیج مکانیکی استاندارد و داده دیاگ نادرست: سنسور، سوکت، سیم کشی یا ECU بررسی شود؛
• گیج و دیاگ هر دو فشار پایین نشان می دهند: ایراد مکانیکی سیستم روغن کاری محتمل است؛
• سیگنال ثابت، پرشی یا خارج از محدوده است: ابتدا تغذیه، بدنه و مسیر سیم، سپس خود سنسور آزمایش شود.

چرا گیج مکانیکی بخش ضروری تست فشنگی روغن است؟

فشنگی تنها واکنش خود را به فشار نشان می دهد؛ اما برای دانستن فشار واقعی مدار به گیج نیاز است. گیج مکانیکی به محل نصب فشنگی متصل می شود و فشار را مستقل از سنسور، ECU و صفحه آمپر نشان می دهد. اندازه گیری باید در دمای کاری، دور آرام و دور موتور تعیین شده در دفترچه تعمیرات انجام شود.

هیچ عدد ثابتی برای تمام خودروها و موتورهای دیزلی وجود ندارد. فشار مجاز به طراحی موتور، دمای روغن، دور موتور، گرید SAE، پمپ روغن، شیر رلیف و لقی یاتاقان ها وابسته است. بنابراین عددهای عمومی اینترنتی نباید معیار نهایی سالم بودن موتور باشند.

جدول تفسیر نتیجه تست فشنگی روغن

اگر فشار روغن واقعاً پایین باشد، چه قطعاتی باید بررسی شوند؟

وقتی گیج مکانیکی افت فشار را تأیید می کند، تمرکز صرف بر فشنگی اشتباه است. عیب یابی باید از موارد ساده و کم هزینه به اجزای داخلی موتور پیش برود:

سطح، گرید و آلودگی روغن

کمبود روغن باعث مکش هوا توسط پمپ می شود. روغن بیش ازحد رقیق، گرید نامتناسب یا رقیق شده با سوخت نیز فشار گرم را کاهش می دهد. روغن بسیار غلیظ ممکن است فشار را بالا ببرد، اما الزاماً روان کاری بهتری ایجاد نمی کند و راه حل فرسودگی موتور نیست.

فیلتر روغن و سوپاپ بای پس

فیلتر نامناسب، مسدود یا دارای سوپاپ معیوب می تواند جریان و فشار را تغییر دهد. شماره فنی، ظرفیت عبور جریان، رزوه، فشار بازشدن بای پس و وجود سوپاپ ضدتخلیه باید با موتور سازگار باشد.

صافی کارتل، پمپ روغن و شیر رلیف

گرفتگی اویل پیکاپ، نشتی در مسیر مکش، فرسودگی چرخ دنده یا پوسته پمپ و گیرکردن شیر تنظیم فشار در حالت باز از علل مهم افت فشارند. در فشار بیش ازحد نیز گیرکردن شیر رلیف در حالت بسته یا انسداد مجاری مطرح می شود.

لقی یاتاقان ها و نشتی داخلی موتور

با افزایش لقی یاتاقان های ثابت و متحرک، روغن سریع تر از فواصل عبور می کند و فشار، به ویژه در موتور گرم و دور آرام، افت می کند. در این حالت ممکن است فشار سرد قابل قبول اما فشار گرم بسیار پایین باشد.

اشتباهات رایج هنگام تست فشنگی روغن

1. معیوب دانستن فشنگی فقط به دلیل روشن شدن چراغ؛
2. ادامه رانندگی با فرض اینکه هشدار کاذب است؛
3. استفاده از مولتی متر برای نتیجه گیری درباره فشار واقعی موتور؛
4. اتصال سیم ناشناخته یا سنسور سه پایه به بدنه؛
5. تست قطعه بدون شناخت حالت نرمال کنتاکت؛
6. اعمال فشار نامحدود با کمپرسور؛
7. مقایسه فشار موتور گرم با عدد مربوط به موتور سرد؛
8. استفاده از یک عدد عمومی برای تمام موتورها؛
9. نصب رابط با رزوه نامناسب و آسیب زدن به پایه فیلتر یا بلوک؛
10. بستن بیش ازحد فشنگی یا استفاده نادرست از نوار آب بندی؛
11. نادیده گرفتن اتصال بدنه ای که از رزوه قطعه تأمین می شود؛
12. خرید قطعه فقط بر اساس شباهت ظاهری و بدون تطبیق شماره فنی.

هنگام نصب فشنگی جدید به چه نکاتی توجه کنیم؟

فشنگی جدید باید از نظر شماره فنی، رزوه، نوع سوکت، آستانه قطع و وصل، محدوده فشار و سازگاری با موتور دقیقاً بررسی شود. دو قطعه با ظاهر مشابه ممکن است فشار عملکرد متفاوتی داشته باشند و چراغ هشدار را زودتر یا دیرتر فعال کنند.

پیش از نصب، سطح نشیمن و رزوه را تمیز کنید و از واشر یا آب بند توصیه شده سازنده استفاده کنید. مصرف بیش ازحد تفلون یا خمیر ممکن است مسیر روغن را آلوده کند یا در فشنگی هایی که از بدنه اتصال منفی می گیرند، کیفیت اتصال الکتریکی را کاهش دهد. قطعه باید با گشتاور تعیین شده بسته شود؛ سفت کردن بیش ازحد می تواند پوسته فشنگی یا محل رزوه را ترک دهد.

برای انتخاب فشنگی فشار روغن، فیلتر، قطعات اویل پمپ و سایر لوازم مرتبط با سیستم روغن کاری ماشین های سنگین، می توانید شماره شاسی، مدل موتور یا شماره فنی قطعه را در اختیار کارشناسان پارت پارسیان قرار دهید تا تطابق قطعه پیش از خرید بررسی شود. انتخاب بر مبنای شماره فنی، احتمال خطا در رزوه، سوکت و آستانه عملکرد را کاهش می دهد.

توضیحات تکمیلی

برای تست فشنگی روغن باید سه بخش را جداگانه ارزیابی کرد: وضعیت روغن و فشار واقعی موتور، عملکرد الکتریکی فشنگی یا سنسور و سلامت سوکت و سیم کشی. مولتی متر برای بررسی کنتاکت، تغذیه و سیگنال مفید است، اما فشار روغن را اندازه نمی گیرد. گیج مکانیکی مرجع اصلی تشخیص فشار واقعی است و نتیجه باید با مشخصات همان موتور در دمای کاری و دور تعیین شده مقایسه شود.

اگر فشار مکانیکی استاندارد باشد ولی چراغ یا داده سنسور خطا داشته باشد، بررسی فشنگی و مدار آن منطقی است. اگر گیج افت فشار را نشان دهد، تعویض فشنگی راه حل نیست و روغن، فیلتر، صافی کارتل، پمپ، شیر رلیف و لقی یاتاقان ها باید به ترتیب بررسی شوند.
